VULCAN-T 280 V

Description:

Utilisé en désenfumage dans les ERP. Pour les IGH et les cuisines professionnelles, le caisson VULCAN-T 280 V permet d’atteindre des débits jusqu’à 50 000 m3/h.

Construction:

• Caisson en tôle d’acier galvanisé reposant sur un châssis en U.
• Conçu pour un fonctionnement à l’extérieur ou à l’intérieur.
• Ventilateur à action double ouïe d’aspiration.
• Moteur triphasé 230/400 V ou 400/690 V - IP 55.
• Classe f - 1500 tr/mn (hors du flux d’air).
• Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air).
• 2 paliers à semelles en fonte.
• Pare-pluie moteur en acier galvanisé.
• Ouïe d’aspiration du caisson libre.
• Soufflage horizontal ou vertical.
• Moteur à droite ou à gauche (dans le sens de l’air).

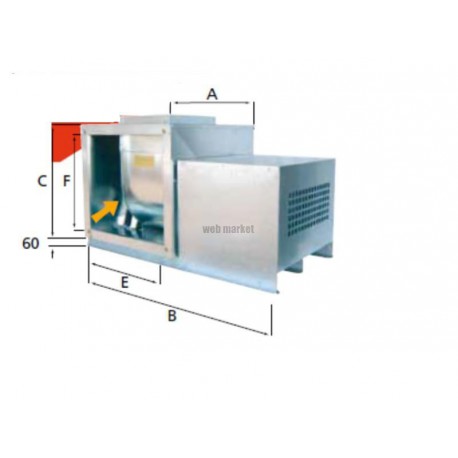

Dimensions:

• Type VULCAN-T: 280
• A (mm): 675
• B (mm): 1181
• C (mm): 587
• D (mm): 367
• E (mm): 541
• F (mm): 488
• Poids maxi (kg): 150

Courbes et caractéristiques:

Les courbes sont exprimées en pression statique (pression disponible au caisson). Le ventilateur est raccordé au soufflage et à l’aspiration selon la norme ISO 5801.

P_dyn : pression à ajouter à la pression demandée si le ventilateur n’est pas raccordé au soufflage.
