VULCAN-T 560 V

Caisson non motorisé rejet horizontal ref. VULCAN-T 560 V

DESCRIPTION : Utilisé en désenfumage dans les ERP. Les IGH et les cuisines professionnelles. Le caisson VULCAN-T 560 V permet d’atteindre des débits jusqu’à 50 000 m3/h. Ces caissons sont certifiés par le cticm selon la nf en 12101-3.

CONSTRUCTION : Caisson en tôle d’acier galvanisé reposant sur un châssis en U. Conçu pour un fonctionnement à l’extérieur ou à l’intérieur. Ventilateur à action double ouïe d’aspiration. Moteur triphasé 230/400 V ou 400/690 V - IP 55. Classe F - 1500 tr/mn (hors du flux d’air). Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air). 2 paliers à semelles en fonte. Pare-pluie moteur en acier galvanisé. Ouïe d’aspiration du caisson libre. Soufflage horizontal ou vertical. Moteur à droite ou à gauche (dans le sens de l’air).

Designation : Préciser à la commande: 1) débit et pression souhaités. 2) sens de soufflage: en ligne (suffixe “H”) (version standard) ou à 90° (suffixe “V”). 3) position du moteur par rapport au ventilateur et dans le sens de l’air: droite (suffixe “d”) version standard ou gauche (suffixe “g”).

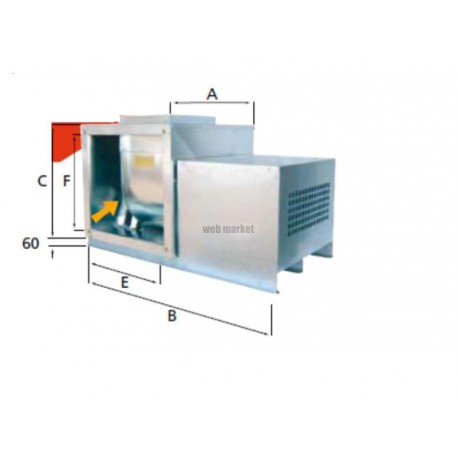

DIMENSIONS :

Type VULCAN-T: 560 jusqu’à 9.2 kW de 11 à 18.5 kW 22 kW
A(mm): 1321
B(mm): 1885, 1980, 2100
C(mm): 1071
D(mm): 721
E(mm): 1176
F(mm): 971
Poids maxi kg: 369, 448
