VULCAN-T 355 V

Caisson non motorisé rejet vertical réf. VULCAN-T 355V.

DESCRIPTION:

Utilisé en désenfumage dans les ERP.
Les IGH et les cuisines professionnelles.
Le caisson VULCAN-T permet d’atteindre des débits jusqu’à 50 000 m3/h.
Ces caissons sont certifiés par le CTICM selon la NF EN 12101-3.

CONSTRUCTION:

Caisson en tôle d’acier galvanisé reposant sur un châssis en U.
Conçu pour un fonctionnement à l’extérieur ou à l’intérieur.
Ventilateur à action double ouïe d’aspiration.
Moteur triphasé 230/400 V ou 400/690 V - IP 55.
Classe f - 1500 tr/mn (hors du flux d’air).
Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air).
2 paliers à semelles en fonte.
Pare-pluie moteur en acier galvanisé.
Ouïe d’aspiration du caisson libre.
Soufflage horizontal ou vertical.
Moteur à droite ou à gauche (dans le sens de l’air).

Designation:

Préciser à la commande:

1) débit et pression souhaités.
2) sens de soufflage: en ligne (suffixe “H”) (version standard) ou à 90° (suffixe “V”).
3) position du moteur par rapport au ventilateur et dans le sens de l’air : droite (suffixe “d”) version standard ou gauche (suffixe “g”).

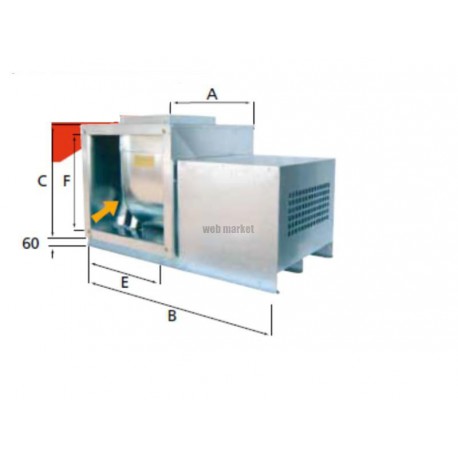

Dimensions :

A (mm): 848
B (mm): 1388
C (mm): 709
D (mm): 459
E (mm): 711
F (mm): 609
Poids maxi (kg): 209
