VULCAN-T 225 H

Caisson non motorisé rejet horizontal, ref. VULCAN-T 225H

DESCRIPTION:

Utilisé en désenfumage dans les ERP et les IGH, ainsi que dans les cuisines professionnelles. Le caisson VULCAN-T permet d’atteindre des débits jusqu’à 50 000 m3/h. Ces caissons sont certifiés par le cticm selon NF EN 12101-3.

CONSTRUCTION:

Caisson en tôle d’acier galvanisé reposant sur un châssis en U. Conçu pour un fonctionnement à l’extérieur ou à l’intérieur. Ventilateur à action double ouïe d’aspiration. Moteur triphasé 230/400 V ou 400/690 V - IP 55. Classe F - 1500 tr/mn (hors du flux d’air).> Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air). 2 paliers à semelles en fonte. Pare-pluie moteur en acier galvanisé. Ouïe d’aspiration du caisson libre. Soufflage horizontal ou vertical. Moteur à droite ou à gauche (dans le sens de l’air).

DÉSIGNATION:

Préciser à la commande :

1) débit et pression souhaités.

2) sens de soufflage : en ligne (suffixe “H” – version standard) ou à 90° (suffixe “V”).

3) position du moteur par rapport au ventilateur et dans le sens de l’air : droite (suffixe “d”) version standard ou gauche (suffixe “g”).

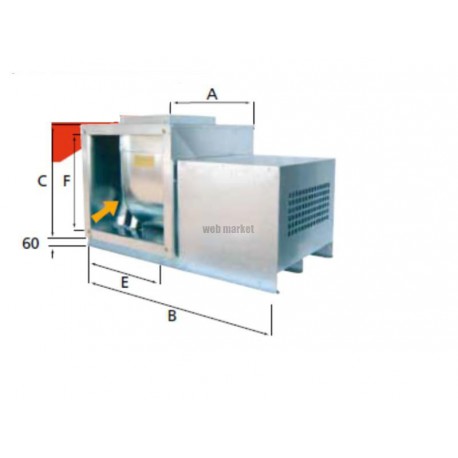

DIMENSIONS:

Type VULCAN-T: 225
A (mm): 548
B (mm): 964
C (mm): 492
D (mm): 294
E (mm): 413
F (mm): 393
Poids maxi kg: 106
